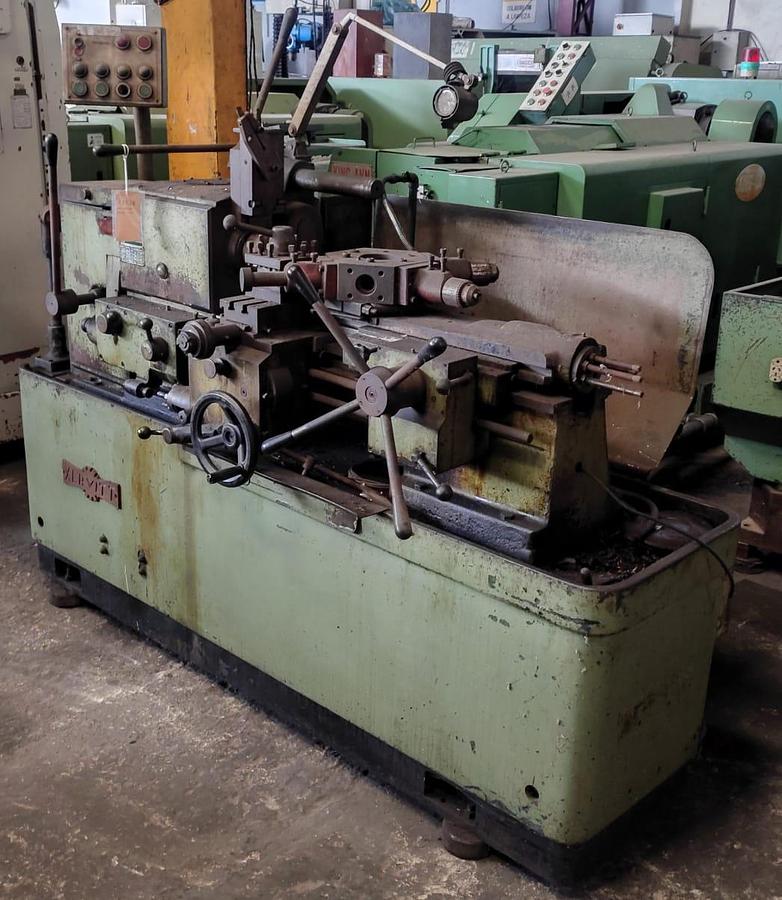

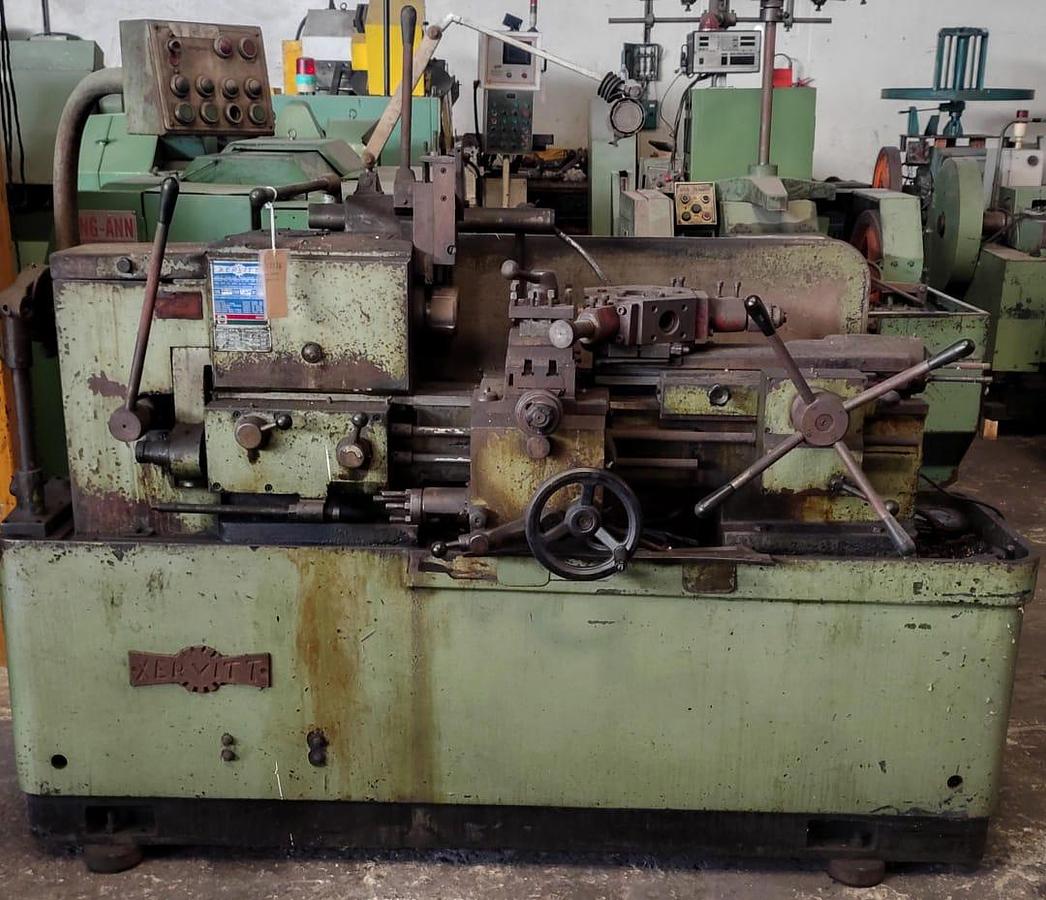

Torno Revolver Xervitt MBL 1" 1/2

Informações Técnicas

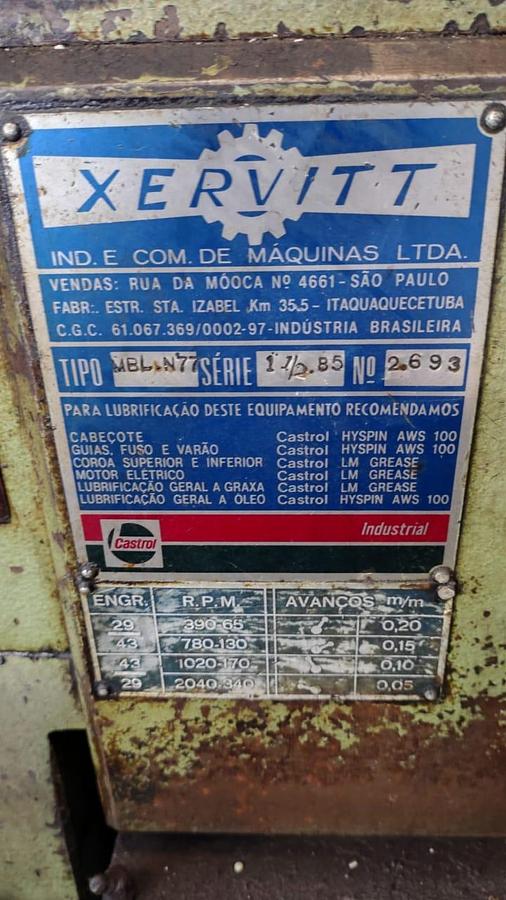

Marca: Xervitt

Modelo: MBL-N 1.½"

Fabricação: Indústria Brasileira

Capacidade

Diâmetro admissível sobre o barramento: 300 mm

Distância máxima entre pinça e revólver: 550 mm

Barramento

Largura: 203 mm

Altura: 290 mm

Cabeçote

Capacidade máxima da pinça: 1.½"

Diâmetro do furo do eixo árvore: 48 mm

Número de velocidades: 8

1° Gama: 65-390 / 130/780 rpm

2° Gama: 170-1020 / 340-2040 rpm

Potência do motor: 5/3 CV

Voltagem: 220/380 V - trifásico

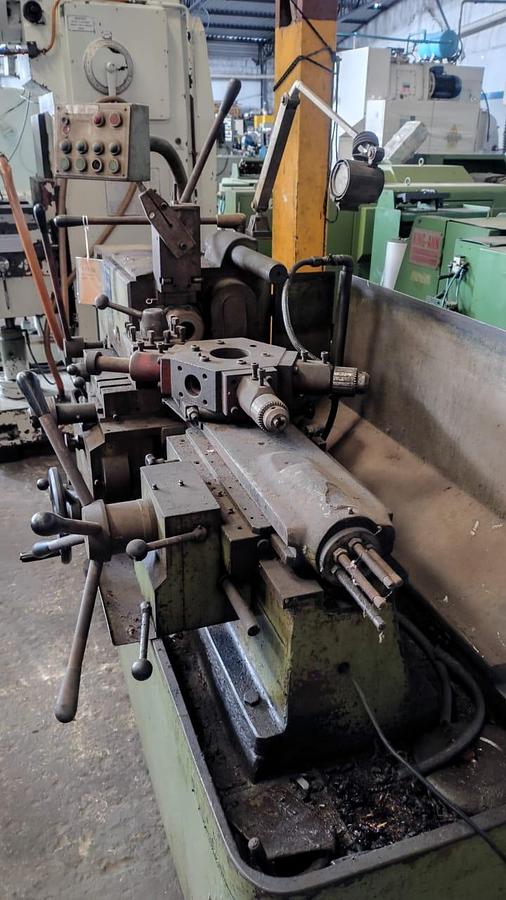

Torre do Revólve* Curso máximo: 240 mm

Curso útil do revólver: 165 mm

Avanços: 4

Gama de avanços: 0,05 - 0,24 m/m

Furos da torre diâmetro: 1.¼"

Diâmetro admissível sobre o torpedo: 125 mm

Carro Transversal

Curso: 220 mm

Avanços transversais: 4

Gama dos avanços transversais: 0,03 - 0,12 m/m

Posição do limitador de curso transversal: 1

Carro Longitudinal

Curso: 300 mm

Diâmetro admissível sobre o carro: 150 mm

Avanços longitudinais: 4

Gama dos avanços longitudinais: 0,05 - 0,20 m/m

Posição do limitador de curso longitudinal: 5

Possuí bomba de refrigeração.

Medidas Gerais

Largura: 90 cm

Altura: 1,58 mts

Comprimento: 1,93 mts

Peso: 1970 kg
